1、產品特點

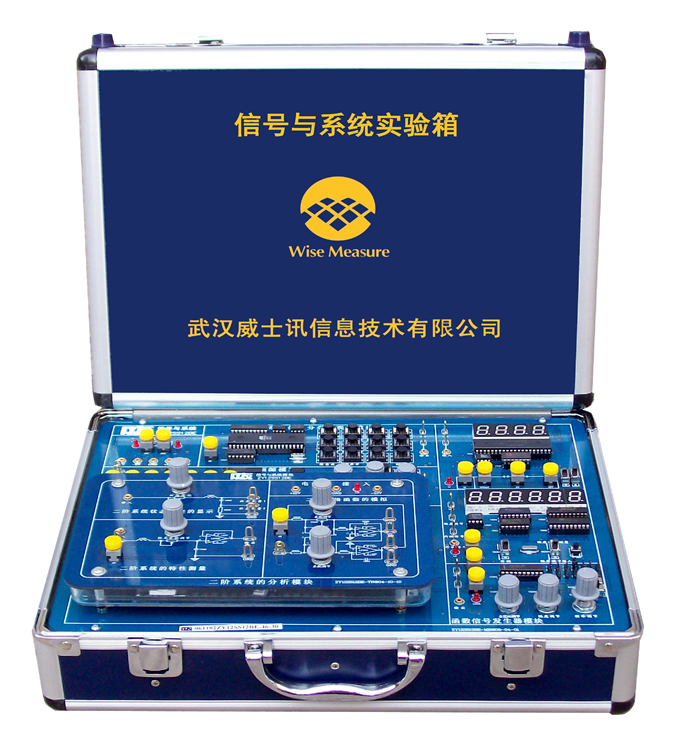

該實驗箱緊扣高等院?！缎盘柵c系統》等課程的教學大綱，實驗內容全面，可充分滿足各高等院校、職業院校通信電子類專業信號與系統課程的實驗教學需要。

l  采用全開放式設計，實驗內容豐富，涵蓋了單元實驗、綜合實驗、二次開發實驗，可充分滿足各層次實驗教學的要求。

l  采用主板加適配板設計結構，共有8個模塊可供選擇，覆蓋范圍更廣，實驗內容更多，可供選擇的余地更大，便于實驗室的配置，同時產品升級方便，只需擴展實驗?zāi)K即可完成升級。

l  真正的模塊化設計，每個模塊正面是實驗電路的絲印，元器件全部放在模塊的反面，外面加以塑料透明盒保護，不僅美觀，而且對元器件起保護作用，也便于學生對實驗電路和元器件的觀察。

l  單獨的二次開發模塊：線性系統綜合實驗?zāi)K、Z域分析模塊、系統時域與頻域分析模塊，學生可以在這些模塊上進行各種二次開發實驗、創新性實驗，充分鍛煉學生的動手能力。

l  開設有開關電容濾波器實驗、非線性系統混沌實驗、AM振幅調制與解調實驗、FDM頻分復用實驗、使用DSP完成卷積運算、FFT、IIR、FIR實驗等多個創新性實驗。

2、性能參數

(1)  交直流電源

輸入：AC  220V±10%

輸出：DC  ＋5V/3A，＋12V/1A，-12V/0.5A，-5V/0.5A

(2)  函數信號發生器

頻率范圍：20Hz～1.2MHz（正 弦波）20Hz～150kHz(三角波、方波）

方波占空比可調節范圍：15%～85%

正弦波失真度：1.5%

(3)  掃頻源（同時可用作信號源）

掃頻范圍：20Hz～1.2MHz

(4)  交流毫伏表誤差

   20V檔：  ±0.2V

   2V檔 ：  ±0.03V

   200mV檔：±3mV

(5)  頻率計

測頻范圍：150KHz±5KHz

測頻誤差：±2Hz

(6)  實驗箱主機規格：335mm×255mm×90mm

3、實驗內容

l  主板功能模塊：

?     函數信號發生器實驗

?     數字式交流毫伏表實驗

?     頻率計實驗

?     掃頻源實驗

?     常用信號分類與觀察實驗：指數信號、正弦信號、指數衰減正弦信號、抽樣信號、鐘形信號、脈沖信號等

l  系統時域與頻域分析模塊：二次開發模塊，可自行開發實驗

?     零輸入零狀態響應實驗

?     抽樣定理實驗：分立元件方式與集成PCM方式的信號采樣與恢復

?     開關電容濾波器實驗

l  電信號分解與合成模塊

?     數字控制方式信號分解與合成實驗

?     模擬濾波方式信號分解與合成實驗

l  系統復域與頻域分析模塊

?     無失真?zhèn)鬏斚到y(tǒng)實驗

?     模擬濾波器實驗：無源和有源、巴特沃斯和切比雪夫、低通、高通、帶通、帶阻、全通

l  二階系統分析模塊

?     二階網絡函數的模擬實驗

?     二階系統（RLC）特性測量實驗

?     二階系統狀態軌跡的顯示實驗

?     非線性系統混沌實驗

l  AM振幅調制與解調模塊

?     AM振幅調制與解調實驗

l  FDM頻分復用傳輸系統模塊

?     FDM頻分復用實驗

l  系統Z域分析模塊：二次開發模塊，可自行開發實驗

?     卷積的算法設計實驗

?     IIR濾波器的設計實驗

?     FIR濾波器的設計實驗

?     FFT快速傅立葉變換實驗

l  線性系統綜合實驗?zāi)K：二次開發模塊，自行開發實驗

?     信號的運算實驗

?     一階系統頻響特性分析實驗

?     二階系統頻響特性分析實驗

?     系統穩定性測試實驗

?     系統極點對系統頻響的影響實驗

?     系統相平面的分析實驗

?     模擬濾波器的設計實驗
